立井罐籠用搖臺

立井罐籠用搖臺|氣動搖臺|液動搖臺

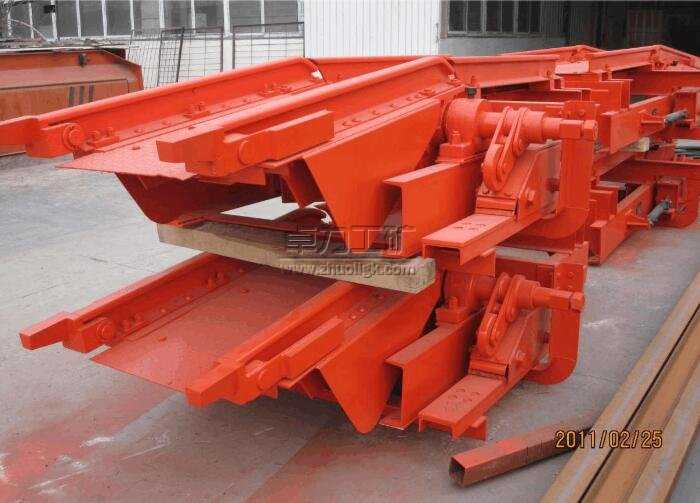

立井罐籠用搖臺（以下簡稱“搖臺”）是礦井立井提升裝備中用于承接罐籠和進出車場地的一種活動平臺，便于罐籠內外空重車順利替換和人員安全地進出。
搖臺可以單獨使用，也可以與井口阻車器、推車機、安全門等裝備程序化聯動。是礦井立井提升裝備中不可缺少的操車設備。
氣（液）動搖臺由金屬支架、基本軌道和搖臂、配重、動力驅動缸、傳動裝置、備用操作手把組成。
氣（液）動搖臺通過向驅動缸輸送外動力，由驅動缸的活塞桿及連接裝置推動滑車往復運動，操作搖臂的起落。當驅動缸發出故障時，可用備用手把操作。不裝車時，搖臂以外動力強制抬起，工作位置時搖臂靠自重浮于罐籠底板上，進行承接工作。

本操車設備具有自動，手動，檢修，提人，下長材,進罐推車，補車七種功能。
自動：罐籠到位后，信號打停點。啟動油泵，按下啟動按鈕。從安全門開——搖臺落——前阻開——推車機進——推車機退——前阻關——搖臺起——安全門關。自動完成此操作程序。建議不使用此工作方式。
手動：罐籠到位后，信號打停點。啟動油泵，依次按下安全門開——搖臺落——前阻開——推車機進——推車機退——前阻關——搖臺起——安全門關。完成操車程序。建議正常使用此工作方式。
檢修：罐籠到位后，信號打停點。啟動油泵，此工作狀態下各設備之間沒有閉鎖關系，可隨意操作。建議不使用此工作方式。
提人：罐籠到位后，信號打停點。啟動油泵，此工作狀態下只有安全門和搖臺能工作，其他的設備都不能工作。
下長材：此工作狀態無需罐到位，啟動油泵后只有安全門和搖臺能工作，其他的設備都不能工作。
進罐推車：推車機前進到位后，按住推車進罐按鈕和推車機前進，推車機把罐籠里的車推出去，清空罐籠。
補車：在此工作狀態下只有復阻和推車機能工作。其他設備均不能工作。

注：1：任何狀態下前阻打開時復阻不能打開。  2：罐籠到位（指示燈亮），信號打停點后操車設備才能正常工作。兩個條件缺一都不行。


礦井承接裝中礦山機械設備搖臺的作用
搖臺作為罐籠的承接裝置，比較容易與提升信號系統實現閉鎖，是一種比較理想的設施，應用范圍廣，可適用于井口、井底和多水平提升的中間運輸巷道，尤其是多繩摩擦式提升系統必須使用搖臺作為承接裝置。礦山機械設備《煤礦安全規程》中規定：“井口、井底和中間運輸巷都應設置搖臺，并與罐籠停止位置、阻車器和提升信號系統聯鎖：罐籠未到位，放不下?lián)u臺，打不開阻車器；搖臺未抬起，阻車器未關閉，發不出開車信號。”
搖臺位于井口兩側通向罐籠進出口處。罐籠停于裝卸載位置時，動力缸3中的壓縮空氣排出，裝有軌道的鋼臂1靠自重繞軸5轉動落下搭在罐籠底座上，將罐內的軌道與車場的軌道連接起來，以便罐內礦車出罐，井口礦車進入罐內。固定在軸5上的擺桿6用銷子7與活套在軸5上的擺桿套9相連，擺桿9前部裝有滾子10。礦山機械設備礦車進入罐內后，壓縮空氣進入動力缸3，推動滑車8，滑車8推動擺桿套9前的滾子10，致使軸5轉動而使鋼臂抬起，罐籠開始升降進行正常的提升運行。
當動力缸發生故障或其他原因時，也可用臨時手把2進行入工操作。此時要將銷子7去掉，并使配重部分4的質量大于鋼臂部分的質最。礦山機械設備這時鋼臂1的下落靠手把2轉動軸5，抬起鋼臂靠配重4實現。
使用鋼絲繩罐道的罐籠用搖臺作承接裝置時，為防止罐籠由于進出車的沖擊造成罐籠擺動過大，在井口與井底的金屬支持結構上專設一段鋼性罐道，進行穩罐（也稱穩罐道）。穩罐道與罐籠上的穩罐罐耳相配合使用。礦山機械設備在中間水平，因不能設剛性罐道，可采用氣動或液動的專門穩罐裝置，當罐籠停于中間水平時，穩罐裝置可自動伸出凸塊將罐籠抱穩。
使用搖臺時，還必須注意，當搖臺不工作時，扳動工把將鋼臂抬起后，用卡銷定位。為確保安全，罐籠不提升時，必須將安全銷子插上。礦山機械設備調整時應使鋼稗部分質量略大于配重質量，使搖臺在工作時能隨罐籠上下擺動。

卓力工礦是國內知名立井罐籠用搖臺生產廠家，有豐富的經驗為客戶提供高品質的立井罐籠用搖臺及完善的售后服務，如果您想了解最新立井罐籠用搖臺價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：立井罐籠用搖臺發貨時間？ 立井罐籠用搖臺售后保障？ 立井罐籠用搖臺訂貨需要提供什么信息？
